クライアントは図面を読むスーパーマンではない

01

図面でOK。現場で「思っていたのと違う」

承認は合意の手続きですが、資料の伝わり方が弱ければ期待のずれは残ります。平面図で数センチの移動が、現場では柱との重なりや視線の低さとして現れます。

問題になりそうな点ほど、図面の端に置かず打ち合わせで言葉にします。「ここは入口から見ると低く感じる可能性があります」と先に共有します。

承認時には、寸法が合っているかだけでなく「入口から見るとこの高さ」「人が横へ立つとこの大きさ」と言葉にします。懸念点へ印を付け、代替案と一緒に見せます。承認印は重要ですが、押した瞬間に相手の頭へ完成空間がダウンロードされるわけではありません。

02

図面が読めることと、空間を想像できることは別

立面図は正面投影で、遠近や周囲の人の動きを消しています。慣れた人には便利でも、初めて見る人が現場の印象まで再現するには情報が足りません。

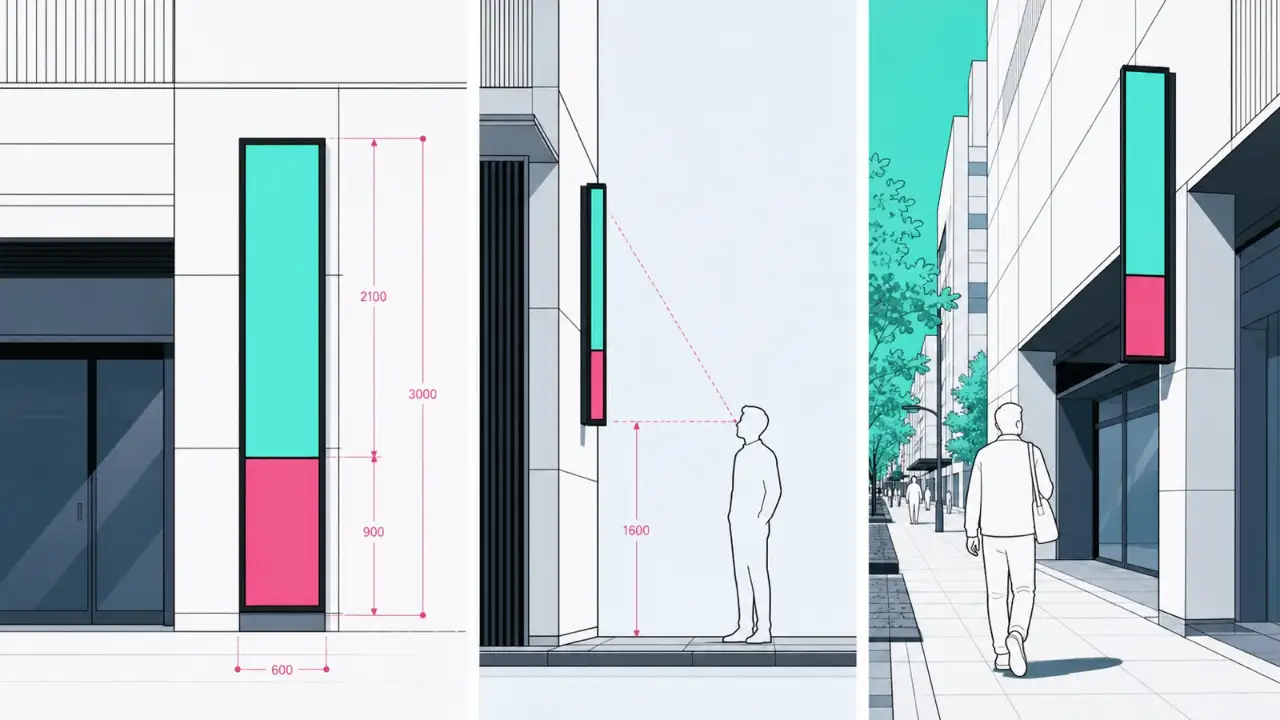

図面の読み方を試すのではなく、判断に合う表現を選びます。配置は平面図、高さは人物入り立面、印象は3D、遮蔽物は現場写真で補います。

平面図には上から見た位置、立面図には高さ、人物入り合成には身体との比率、現場写真には柱や照明との関係を担当させます。一枚へ全情報を詰めず、相手が決める内容に合う図を選びます。専門図を簡単にするのではなく、専門情報を判断できる形へ翻訳します。

03

寸法だけでは大きさの印象が伝わらない

幅1200ミリと聞いても、人は必ずしも同じ大きさを想像しません。人物、扉、机など既知の対象と並べると、数字が身体感覚へつながります。

小さなサンプルを拡大して使う場合は、原寸出力の一部を見せます。文字の大きさや素材の反射は縮小画面では判断しにくいからです。

幅1200mmのサインなら、扉幅や人物シルエットと並べ、文字の一部を原寸で出します。数字だけでは共有しにくい圧迫感や小ささを、既知の物と比較します。「1200、思ったより大きいですね」。その感覚が発注後ではなく承認前に出れば、資料は仕事をしています。

04

見える角度、距離、照明を補足する

正面レンダリングが美しくても、来訪者は斜めから近づくかもしれません。照明の反射、逆光、夜間の暗さで色や文字の見え方も変わります。

主な導線から撮った写真へ合成し、近距離と遠距離、昼と夜を必要に応じて比べます。サインの視認性は設置後ではなく承認前に確認します。

なお、実際の視点と時間帯を承認条件へ含めることは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

入口から歩く動画、斜め方向の合成、昼夜の写真を用意します。光沢面なら照明の映り込み、窓際なら逆光、遠距離なら文字の明度差を見ます。正面レンダリングが美しいことと、来訪者の最初の視点で読めることを別々に承認します。

05

問題になりそうな点ほど先に説明する

良い面だけを並べた提案は通りやすく見えますが、後で制約が見つかると信頼を失います。小さく見える、裏面が見える、継ぎ目が出るなど、選択に関わる点は先に示します。

代替案と影響を一緒に出せば、否定ではなく判断材料になります。説明しにくい問題ほど、完成後には説明しきれません。

コストを比べる場合も、弱点や制約を承認資料の中心へ置くことだけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

弱点や制約を承認資料の中心へ置くことの条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

継ぎ目が出る、背面が見える、色差が生じる可能性があるなら、完成後の言い訳ではなく提案時の比較材料へ入れます。弱点だけを並べず、位置変更、素材変更、追加費用の案も添えます。選択肢がある段階で伝えるから、クライアントはリスクを含めて選べます。

06

承認は責任を押しつけるためではない

「承認をもらったから問題ない」は、契約上の区切りになっても、完成品への納得を作りません。専門家が気づけるリスクを伝えず、相手の署名へ預けるのは不公平です。

決めたこと、比較した案、残る懸念を議事にまとめます。相手が何を理解して選んだかを確認できる承認へ変えます。

レビューでは、承認を共同判断の記録として扱うことを設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、承認を共同判断の記録として扱うことが満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

議事には、選んだ案、見送った案、残る懸念、承認した版番号を残します。署名は責任を移すためではなく、同じ内容を見て決めたことを確認するためです。現場変更が出たら、元の承認へ追記するのではなく、変更後の見え方をもう一度翻訳して承認を取り直します。

07

デザイナーは図面と現場の通訳になる

通訳は内容を簡単にするだけではありません。専門的な条件を失わず、相手が選べる言葉へ置き換えます。図面、写真、模型、文章を使い分けるのはそのためです。

承認後も、現場変更が起きたら同じ翻訳をやり直します。図面と完成体の間にいる人が情報をつなぐことで、「図面通りなのに違う」を減らせます。

承認資料に含める6つの視点

• 人物比較：人物や既存設備と並べ、寸法を身体感覚で読める立面を用意する。確認した資料名と日付も残します。
• 主導線：利用者が実際に近づく方向と視点高さからの合成を示す。数値だけでなく判断した理由を添えます。
• 距離：近景と遠景で文字量、コントラスト、存在感を比較する。未確定なら担当者と回答期限を記します。
• 環境：照明、反射、昼夜、周囲の色が見え方へ与える影響を補足する。現物で再確認するタイミングを決めます。
• 制約：継ぎ目、裏面、固定、素材差など完成時に残る条件を先に説明する。変更時に影響する次工程も併記します。
• 選択記録：比較案、選んだ理由、未確定事項、現場再確認の時期を議事へ残す。納品後に参照できる場所へ保存します。

クライアントに図面を読ませるのではなく、完成後の判断へ必要な情報を届けます。伝わる資料は、承認を取りやすくするだけでなく、同じ完成像を共有するためにあります。

図面の線を、距離、光、身体、動きの言葉へ変え、クライアントの希望を製作側が使える寸法へ戻します。通訳が一方の言葉を省略すれば、どちらかが完成後に驚きます。「図面通りなのに違う」を減らすには、両側が同じ完成像を選べる資料を作ります。

承認資料は、相手が決める順番に組みます。最初に設置場所と目的、次に人物入りの全体像、その後に寸法と素材、最後にリスクと代替案を置きます。製作図の順番をそのまま見せるより、「どの案を選ぶか」「何を許容するか」が分かる構成にすると、図面を読めるかどうかではなく判断の内容へ会話を移せます。

打ち合わせでは、説明した後に「問題ないですか」と聞くだけで終えません。「入口から最初に見える面はどれですか」「この高さをどう感じますか」と、完成後の場面を相手の言葉で話してもらいます。想像が違えばその場で資料を追加し、同じ版の上で差を解消します。

現場変更が出た場合も、数値だけを赤字で直すのではなく、見え方への影響を一枚添えます。高さが50mm動くことで柱との重なりが変わるなら、変更前後を写真合成で比べます。専門図を守りながら、完成後に驚く箇所を先に体験できる資料へ変えることが通訳の仕事です。

素材サンプルを見せるときも、小片だけで色を決めず、予定位置の照明と背景へ当てます。光沢、透け、反射は、図面のハッチングでは共有しにくい情報です。現場写真とサンプルを一緒に見せ、完成時に何が変わって見えるかを説明します。

承認資料の最後には、今回決めたことと、製作後まで残る不確定要素を分けます。完全に予測できない色差や現場納まりがあるなら、どの段階でサンプルや現地確認を行うかを示します。分からない点を隠さず、判断できる時期まで設計します。
