職人は図面通りに作ってくる

01

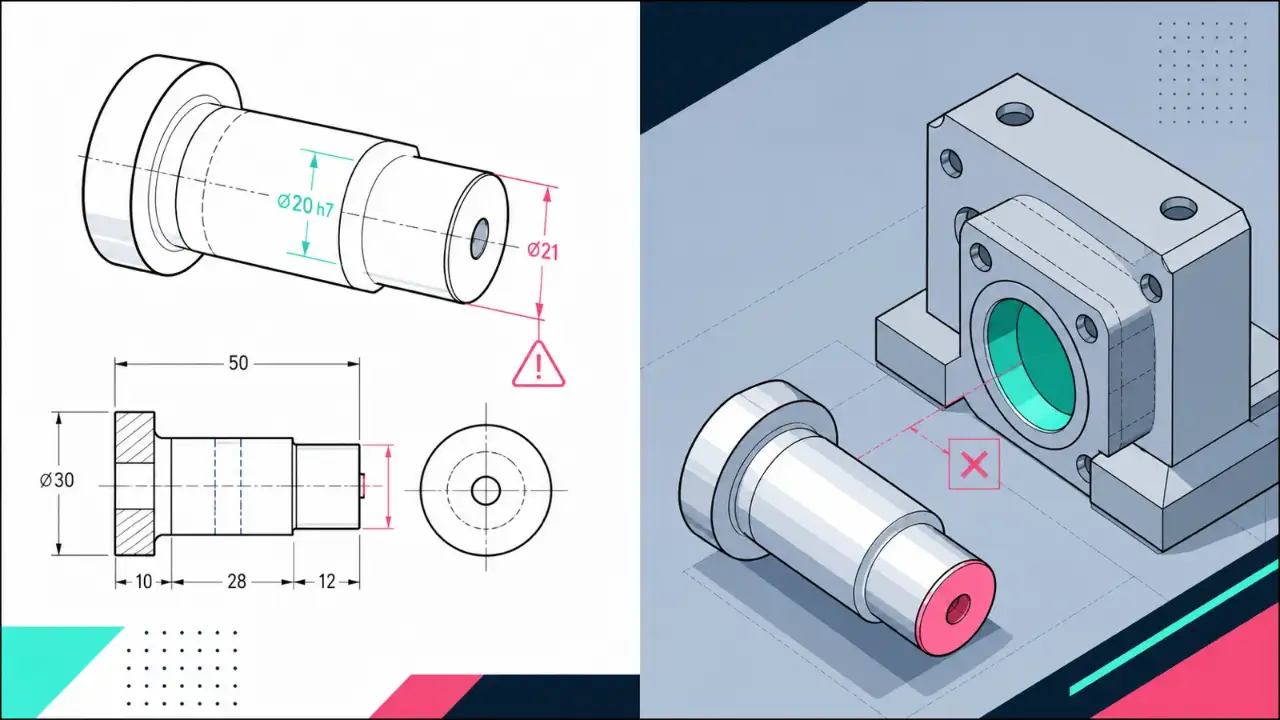

間違ったものが、正確に出来上がる

寸法公差内で美しく加工されていても、元寸法が誤っていれば用途には合いません。品質が高いほど、図面の誤りが忠実に現物へ移されます。

設計レビューでは完成イメージと寸法を別々に見ず、基準寸法から積み上げた結果が外形と一致するかを確かめます。

NC加工や治具を使えば、図面の誤差も高い精度で繰り返されます。完成品が違って見えたら、まず渡した版番号、基準寸法、公差を確認します。「少し違う」は測定点へ戻し、加工誤差なのか指示通りなのかを分けます。正確さは、正しい指示の代わりにはなりません。

02

職人は意図ではなく指示を読む

「ここは見た目で分かるだろう」という期待は、資料にない情報を相手へ補わせます。製作担当が善意で補えば案件ごとに結果が変わり、補わなければ図面どおりになります。

迷いそうな場所には優先寸法、基準面、仕上がり方向を明記します。意図を説明する参考図と、加工を決める指示図も役割を分けます。

中心に見せたい、軽く見せたい、左右をそろえたいという意図は、基準線、寸法、優先する面へ変換します。現場が迷ったときに、どちらの寸法を守るべきか分かる図面にします。職人が行間を読んでくれる前提は、デザイン意図を推理問題へ変えます。

03

寸法と見た目が矛盾したとき

縮尺図の見た目と記載寸法が違う、合計寸法と部分寸法が合わない。こうした矛盾を現場判断へ渡すと、どちらを選んでも誰かの期待とずれます。

優先順位を図面ルールへ書き、矛盾を検出する寸法チェックを出図前に行います。疑義照会の連絡先と止める工程も決めておきます。

正面幅と左右余白の合計が合わない、詳細図と全体図で穴位置が違う場合は、勝手に平均を取らず照会してもらいます。優先図、基準寸法、参考寸法を区別し、矛盾しやすい箇所へレビュー印を付けます。数字が多いほど正確になるのではなく、関係が明確なほど正確になります。

04

「いい感じに」は仕様ではない

「少し細く」「きれいに納める」は方向を示しても合否を決められません。見付寸法、面の段差、目地幅、艶など、現物で観察できる条件へ変えます。

「ここは、いい感じでお願いします」
「どの状態を、いい感じとしますか」

問い返されたら困るのではなく、仕様へ変える機会です。

なお、感覚語を観察可能な条件へ変換することは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

「均等に」「目立たないように」「いい感じに」は、判断基準が人ごとに変わります。均等なら基準面からの寸法、目立たないなら許容する継ぎ目位置と幅を書きます。「いい感じ」は会議では便利ですが、加工機へ入力する欄がありません。

05

旧版、最新版、修正版の混在

ファイル名へ「最終」「最終2」「本当の最終」が並ぶと、更新日時だけでは判断できません。図面番号、版記号、発行日を統一し、差し替え時は変更箇所を一覧にします。

メール添付、共有フォルダ、チャットへ同じ図面を散らさず、正本の場所を決めます。旧版には失効表示を入れ、現場の印刷物も回収します。

コストを比べる場合も、出図版を一つに絞り旧版を明確に止めることだけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

出図版を一つに絞り旧版を明確に止めることの条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

製作開始前に、図面、AI、確認PDF、部材表の版番号をそろえます。メール添付の旧図が残っているなら使用停止を明記し、共有リンクも閉じます。寸法だけ新しく画像が古い資料は、どちらを信じても事故になるため、一式を同時に差し替えます。

06

確認してほしい場所を明示する

図面を丸ごと「確認お願いします」と渡すより、加工限界、材料取り、接合、仕上げの不安点を囲って示します。相手の経験を借りたい場所が分かれば、返答も具体的になります。

質問には設計意図と代替可能な範囲を添えます。できない場合に何を守れば別案を選べるかまで伝えると、往復が減ります。

レビューでは、製作側に確認を求める論点を具体化することを設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、製作側に確認を求める論点を具体化することが満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

全寸法を同じ強さで並べず、意匠へ影響する外形、基準位置、現場調整不可の寸法へ印を付けます。製作担当には「ここが変わると何が崩れるか」も伝えます。確認箇所が分かれば、加工前に質問が出やすくなり、完成後の違和感を減らせます。

07

図面を出すことは、判断を預けること

図面は説明資料ではなく、材料と時間を動かす指示です。曖昧さを残したまま出すことは、判断そのものを製作側へ移すことになります。

職人へ早く相談する姿勢と、決める責任を丸投げしない姿勢は両立します。聞いて得た知識を図面へ戻し、誰が作っても同じ判断へ到達できる資料にします。

出図前の6点レビュー

• 基準：基準面、中心、仕上がり寸法の起点を統一する。確認した資料名と日付も残します。
• 整合：部分寸法、合計寸法、図形外形、部品表の数字を照合する。数値だけでなく判断した理由を添えます。
• 版管理：図面番号と版記号をそろえ、旧版の配布先を回収する。未確定なら担当者と回答期限を記します。
• 優先順位：寸法と図形が衝突したときの扱いと疑義照会先を示す。現物で再確認するタイミングを決めます。
• 仕上げ：材質、色、艶、見付、目地など合否を観察できる条件を書く。変更時に影響する次工程も併記します。
• 要確認：製作担当へ聞きたい箇所を囲い、守りたい意図と変更可能範囲を添える。納品後に参照できる場所へ保存します。

「図面通りです」は逃げ道を閉じる言葉ではなく、資料の責任を見せる言葉です。正確に作られる前提で、正確に判断を渡します。

図面を渡すと、その線と数字に沿って材料と時間が動きます。だから、決定済みの寸法と現場で調整できる範囲を分け、矛盾があれば止めて照会する連絡先を置きます。職人へ預けるのは意図の推測ではなく、同じ完成形へ進むための判断です。

図面レビューでは、外形寸法、取付基準、穴位置、見える継ぎ目を優先して読み合わせます。全寸法を同じ速度で確認すると、重要な矛盾が数字の中へ埋もれます。製作担当には、どの寸法が意匠を決め、どこが現場調整可能かを伝えます。

複数図面がある場合は、全体図、詳細図、部材表の参照関係を付けます。詳細図だけ更新して全体図が古いままだと、どちらも正式に見えます。改訂記号と版番号をそろえ、旧版を使用停止へ移し、製作開始時に開いている一式を確認します。

照会が来たときは、口頭で寸法を答えて終わらず、図面を修正して再発行します。現場が正しい答えを知っていても、資料が古ければ次の部材はまた古い寸法で作られます。判断を預ける資料は、判断が変わるたびに同じ速さで更新します。

公差は、加工できる範囲だけでなく完成時に許容できる見え方から決めます。隠れる下地寸法と、左右余白を決める穴位置を同じ公差にする必要はありません。意匠へ効く寸法を厳しくし、現場で調整できる場所へ逃げを持たせれば、精度を必要な場所へ集中できます。

製作開始前の読み合わせでは、職人から図面の解釈を説明してもらいます。同じ線を見ても基準面や取付順の理解が違えば、その場で分かります。デザイナーが一方的に読むのではなく、作る人がどう受け取ったかを聞くことで、指示と意図の距離を測れます。

製作側からの赤入れや質問も、次の図面テンプレートへ反映します。毎回同じ基準面を尋ねられるなら、読む人の問題ではなく図面の説明不足です。質問の履歴は、資料を改善するための具体的なレビューになります。
