その看板、裏から見られても大丈夫ですか？

01

正面は完璧。裏側は工事中

プレゼン資料は正面を中心に作るため、背面は構造図の領域へ追いやられます。しかし来場者が回り込める場所では、構造そのものが外観になります。

設置位置を中心に360度の視点を置き、最初に見える面と滞在中に見える面を確認します。

設置位置へ立ち、入口、階段、エスカレーター、ガラス越しの視点から写真を撮ります。最初に背面が見えるなら、そこは裏ではなく第一面です。正面パースの外で、配線とブラケットが急に主役にならないよう、見える順番から仕上げ範囲を決めます。

02

設置場所によっては360度見られる

壁付けなら背面は見えませんが、ガラス越し、吹き抜け、通路中央では全周が視界に入ります。遠くから上面や下面が見える場合もあります。

正面・側面・背面の仕上げ区分を図面へ書き、どこまで同品質にするか見積もりにも反映します。

吹き抜け上部では下面、通路中央では側面、ガラス面の内側では屋外から背面が見えます。図面へA面、B面と仕上げ区分を入れ、塗装、ビス、カバーの品質を面ごとに見積もります。「見えるところ」という言葉は、人によって視点が違うため寸法線より曖昧です。

03

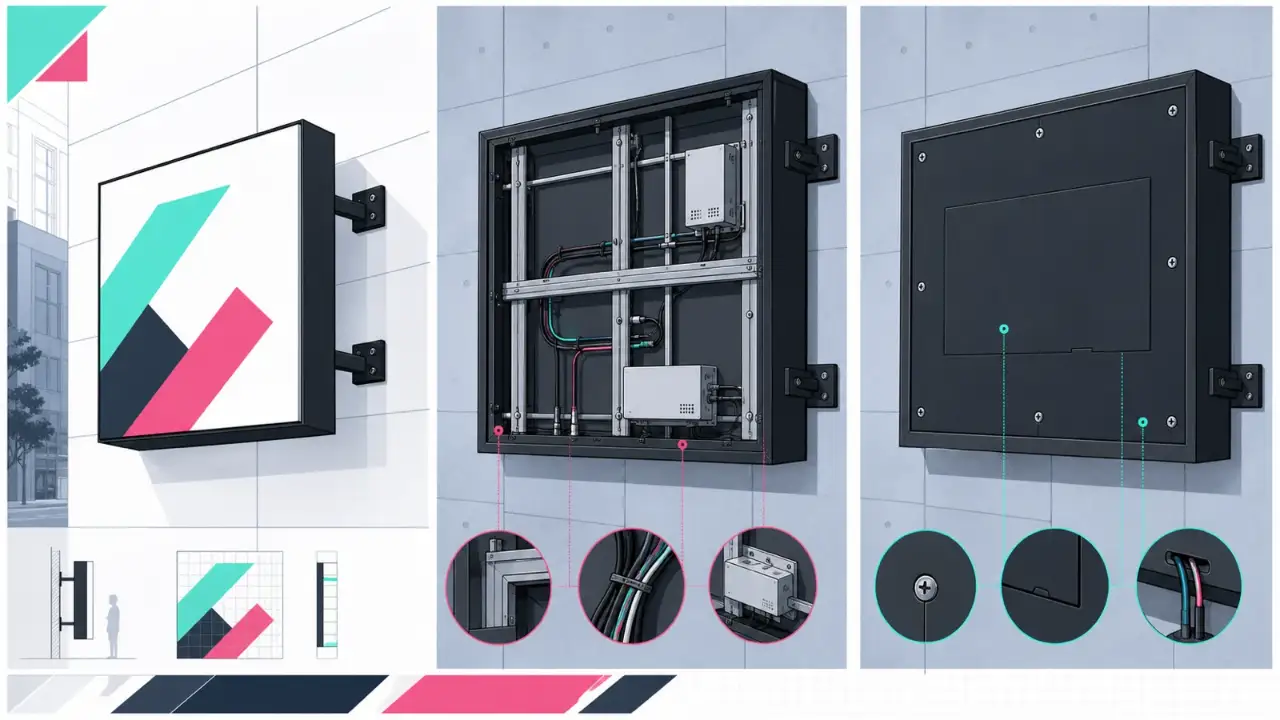

骨組み、配線、ビスも印象を作る

露出が悪いのではありません。配線経路が揃い、金物の色と位置が整っていれば、構造を見せるデザインにもできます。問題は「見えない前提」の処理が見えることです。

結束、色、引込位置、ビスの並びを仕様に含め、設備側との境界も決めます。

露出させるなら、ビスのピッチ、金物の色、ケーブルの曲げ方、結束位置までそろえます。隠すなら、引込口とカバーの境界を先に決めます。構造は見えてはいけないものではありません。見える予定がなかった構造だけが、急に工事途中の顔をします。

04

隠すためのカバーが保守を邪魔することもある

一枚のカバーで隠せば見た目は整いますが、電源交換のたびに看板全体を外す構造では運用負担が大きくなります。

点検口の位置、工具、落下防止、開閉回数を考えます。カバーの分割線をロゴや外形の秩序へ合わせれば、保守の境界を意匠にできます。

なお、背面カバーの意匠と点検性を両立することは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

電源、LEDモジュール、ドライバーへ到達する順番を実物大で追います。カバーを外す工具が壁へ当たらないか、外した部品を支えられるか、落下防止があるかを確認します。点検口の線をロゴの軸や外形へ合わせれば、保守のための分割を意匠の秩序へ入れられます。

05

横から見た厚みと納まり

正面図では厚みが消えますが、斜めからは箱の深さ、壁との隙間、ブラケットが強く見えます。内照式では発光面と非発光面の差も出ます。

側面図と斜視で見付を確認し、雨水や埃がたまらない納まり、ケーブルの引込も同時に決めます。

コストを比べる場合も、側面の厚みと壁面への接続を外観として整えることだけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

側面の厚みと壁面への接続を外観として整えることの条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

側面図では、箱厚、壁からの持ち出し、ブラケット、ケーブル引込、雨だれの経路を描きます。正面で細く見えるロゴも、横から100mmの箱に見えることがあります。斜視と現場写真へ重ね、通路へ張り出す量や人の手が届く位置も確認します。

06

裏面を仕上げる範囲を仕様に入れる

「見えるところはきれいに」では、誰がどの視点を見えると判断するか分かりません。面ごとに塗装、カバー、配線処理のレベルを図示します。

建築側の設備や電源ボックスが見える場合は、看板工事だけで解決できません。境界を早く共有し、関係業者と納まりを合わせます。

レビューでは、背面仕上げの品質範囲を発注条件へ書くことを設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、背面仕上げの品質範囲を発注条件へ書くことが満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

背面全面塗装、金物同色、配線カバーあり、点検口ビス見せなど、仕上げを面ごとに書きます。建築側のコンセントや設備ボックスが露出する場合は、看板製作だけで隠せません。電気、内装、看板の境界を施工前に合わせ、誰の見積もりへ含むかを決めます。

07

正面だけがデザイン面ではない

看板の顔は正面でも、第一印象が背面になる場所があります。利用者が近づき、横を通り、離れる一連の中で、どの面がブランドの一部になるかを見ます。

導線からサインを検証する視点を使い、見える面を先に決めます。隠す、整える、見せるを意図して選びます。

全方向の仕上げチェック

• 視点：入口、通路、上階、ガラス越しなど看板が見える方向を現地写真で記録する。確認した資料名と日付も残します。
• 構造：露出するフレーム、ブラケット、ビスの位置と仕上げ色を統一する。数値だけでなく判断した理由を添えます。
• 配線：引込、結束、余長、電源ボックスを見え方と保守の両面から配置する。未確定なら担当者と回答期限を記します。
• カバー：点検対象ごとに外せる範囲を分け、工具と開閉方向を確保する。現物で再確認するタイミングを決めます。
• 側面：厚み、壁との隙間、発光の回り込み、排水を側面図で確認する。変更時に影響する次工程も併記します。
• 工事境界：看板、電気、建築の担当範囲を明記し、露出設備の処理を共有する。納品後に参照できる場所へ保存します。

裏側は正面の余りではありません。見えるなら外観、触るなら保守面です。全方向を意図して整えた看板は、どこから近づかれてもブランドの続きを見せられます。

完成検査では正面写真だけで終わらず、来場者が近づく順に動画を撮ります。背面、側面、正面と見えるなら、その順番全体がブランド体験です。隠す面、整える面、構造として見せる面を意図して分け、第一印象が裏側からネタバレしない状態へ戻します。

背面仕上げの設計では、常時見える面、特定ルートから見える面、点検時だけ開く面を分けます。常時見える面は正面と同じ塗装品質へ、点検面は傷に強く外しやすい仕上げへするなど、全てを同じ費用で覆わず役割に合わせます。

配線は最短距離だけで引かず、曲げ半径、結束、余長、水の侵入、交換作業を見ます。電源ボックスを隠すカバーには、開閉方向と工具スペースが必要です。見えない場所へ押し込んだ結果、故障時に看板全体を外す構造になっていないかを施工図で追います。

完成後は、入口から背面を見て近づき、側面を通り、正面へ回る動画を撮ります。図面で副面と呼んだ場所が、利用者には最初のブランド面かもしれません。その順番で骨組み、ケーブル、ビス、カバーが意図した見え方になっているかを確認します。

屋外では、背面カバーの継ぎ目から入る雨、下面の水抜き、異種金属の接触、配線の紫外線劣化も確認します。正面のロゴがきれいでも、背面で水がたまり錆汁が壁へ流れれば外観は維持できません。排水と保守を見え方の問題として断面へ入れます。

見積もりでは、正面仕上げ、側面仕上げ、背面カバー、点検機構を分けて示します。全周を高品質にする費用が合わない場合も、最初に見える背面だけを整える、配線をカバーするなど優先順位を選べます。未指定の裏面を現場の善意へ預けません。

点検口やカバーには、開けた後に元の位置へ戻せる基準も必要です。左右を入れ替えるとビス穴が合わない部品には向きと番号を付けます。保守作業の後でも、正面、側面、背面の仕上げが同じ状態へ戻る構造にします。

清掃や点検で触れる背面には、鋭い端部、熱を持つ機器、感電箇所への保護も必要です。外観を整えるカバーが安全上の表示を隠さないよう、注意表示と開閉手順を同じ面へ配置します。

裏面にも完成基準があります。
