そのビス、誰がどうやって打つんだ

01

図面にはビスがある。だが工具が入らない

断面図ではビスが部材へ垂直に入り、固定は成立しているように見えます。しかしドリルは細い線ではありません。チャックから後方の本体、握る手、反力を受ける腕が必要です。

ビス頭の中心から工具の外形を描き、差し込む経路と抜く経路を確認します。壁際や箱の隅では、ビットだけ届いても本体が面へ当たり、必要な角度を取れません。

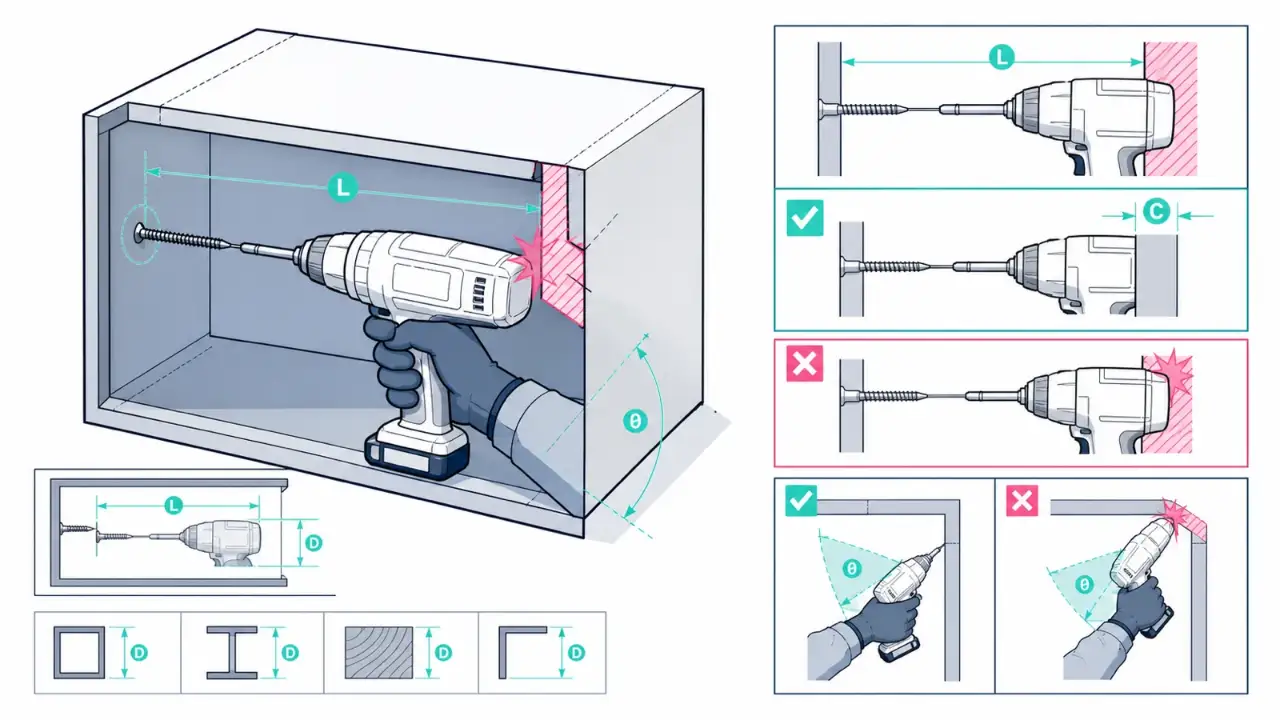

ビス中心へドリルの外形を重ね、チャックから後端までの長さと手の厚みを描きます。箱の奥行きが足りても、壁際で本体をまっすぐ構えられない場合があります。ビスの点だけなら美しく収まります。ドリル本体は、点ではありません。

02

ビスには打つ角度がある

斜めに当てたビットはビス頭を傷め、締付け力も安定しません。短いビット、L型アダプター、オフセット工具で対応できる場合もありますが、それを標準工程としてよいかは別の判断です。

正面から工具を当てられないなら、固定方向を変える、部材を先にユニット化する、金物を別形式にするなど、図面側で逃げを作ります。特殊工具を前提にする場合は工具名まで施工資料へ残します。

皿ビスは軸に対してまっすぐ力を掛けないと、頭をなめたり斜めに沈んだりします。短いビットやアングルアダプターを使う案もありますが、締付トルクと施工性が変わります。標準工具で打てる角度を優先し、特殊工具が必要なら図面と施工計画へ明記します。

03

手が届くことと、力をかけられることは違う

指先が触れるから作業できるとは限りません。ビスを保持し、工具を押し付け、締まった瞬間の反力を受ける姿勢が必要です。頭上、床際、奥まった場所では同じ作業でも難度が大きく変わります。

作業者の視線も条件です。手探りで位置を合わせる箇所は施工時間が増え、落下や締め忘れも起きやすくなります。見える開口か、治具で位置が決まる仕組みを用意します。

指先が届いても、材料を押さえながらドリルを支え、反力を受けられなければ固定できません。脚立上、頭上、箱の奥では姿勢が崩れます。作業者の肘、肩、足場を含め、両手を使える空間と部材を仮固定する方法を用意します。

04

最後の一本が打てない設計

順番に面を閉じていくと、最後の部材を留めるための入口がなくなることがあります。途中までは問題なく進むため、発見が遅いのも厄介です。

「ここ、裏から留めれば見えません」
「裏は壁です」
「では横から」
「ドリルが入りません」

仮想組立では最後から逆にたどり、各固定点へ工具が届く時点を割り当てます。割り当てられない一本は、位置か方法を変えます。

なお、組立の最後に残る固定点を先に確認することは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

組立順を追い、各ビスを打つ時点で周囲に何が付いているかを重ねます。最初の五本は打てても、最後の面材を閉じた後の一本だけ工具が入らないことがあります。最後の一本から逆算し、先行固定、外側からの固定、点検口の案を比べます。

05

裏から留めるなら、裏へ回れるのか

「裏から留める」は正面をきれいにする便利な方法ですが、設置場所が壁際なら裏側は作業面ではありません。現場で先に本体を留めるのか、背面パネルを外せるのか、壁との隙間を保てるのかを決めます。

仮に施工時だけ背面へ入れても、保守時に同じ経路が使えないことがあります。交換する部品や増し締めが必要な場所は、運用後のアクセスまで設計します。

コストを比べる場合も、設置後の背面アクセスと壁との離隔だけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

設置後の背面アクセスと壁との離隔の条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

裏からナットを押さえる構造なら、作業者が裏へ回れる通路と手を入れる開口が必要です。壁付け後に背面へ触れないなら、リベットナットや前面施工できる金物へ変えます。「裏から留める」は、裏側へ人が存在できる場合だけ施工方法になります。

06

点検口と作業用クリアランス

点検口は開けばよいのではなく、そこから対象が見え、両手または必要な工具が届く必要があります。扉の開く方向やヒンジ、外したパネルを置く場所も作業を左右します。

原寸の段ボールで開口を作り、想定工具を通す簡単な確認は有効です。CAD上のクリアランスが数値上は足りても、手首を返せないと分かることがあります。

レビューでは、点検口の大きさと作業対象の位置関係を設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、点検口の大きさと作業対象の位置関係が満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

点検口は手が入る寸法ではなく、工具を振り、外した部品を取り出せる寸法で決めます。開閉方向、蝶番、落下防止、周囲の仕上げも確認します。小さく隠した点検口の奥で、大きな電源ユニットが交換を待っていないかを見ます。

07

人間の身体も寸法に入れる

施工者の経験で救われる設計はあります。しかし、救われることを仕様にしてはいけません。手の大きさや使用工具には幅があるため、特定の人だけが成立させられる狭さを避けます。

固定位置を決めるときは、見え方、強度、作業性、保守性を同じ表で比べます。隠れたビスが美しいのではなく、無理なく確実に留まり、必要なとき外せることまで含めて美しい固定です。

固定点ごとの施工チェック

• 工具外形：ドリル本体、ビット、アダプターを実寸で描き、挿入と抜去の経路を確保する。確認した資料名と日付も残します。
• 角度：ビス軸へ正対できるか、面や壁に工具が干渉しないかを断面で見る。数値だけでなく判断した理由を添えます。
• 視認：ビス穴と工具先端を見ながら合わせられるか、照明が届くかを確認する。未確定なら担当者と回答期限を記します。
• 姿勢：腕へ力をかけられる足場と体勢があり、頭上や床際で無理がないか検討する。現物で再確認するタイミングを決めます。
• 順序：面を閉じる前に打つビスと、設置後に打つビスを工程図で分ける。変更時に影響する次工程も併記します。
• 保守：増し締めや交換に必要な固定点へ、完成後も同じ工具でアクセスできるようにする。納品後に参照できる場所へ保存します。

図面上のビスは点ですが、施工は人と工具が動く立体です。その体積を描けば、最後の一本だけが魔法に頼る設計を避けられます。

段ボールで周囲の壁と部材を作り、実際のドリルを持って最後の固定まで試します。工具カタログの寸法だけでは、手首を返す余白や視線が届くかは分かりません。人の身体を図面へ入れると、一本のビスが施工工程として見えるようになります。

施工試験では、部材を仮固定した状態で、実際に使う長さのビットとドリルを当てます。短い治具で代用すると、本番工具の後端が壁へ当たる問題を見逃します。利き手、頭上作業、脚立位置も変えて、力を掛けたときに姿勢が安定するかを見ます。

固定方法を変更する場合は、施工性だけでなく、引抜強度、緩み、見える頭、将来の取り外しを比較します。前面から施工できる金物へ変えても、交換時に部品が抜けなければ別の行き止まりです。一本を打つ瞬間から、補修で一本を外す瞬間までを同じ断面で確認します。

締結部の近くに照明や配管がある場合は、施工時だけでなく設備の交換経路も重ねます。ビスを外すために別設備を撤去する構造では、保守費用が膨らみます。固定点、工具空間、点検動線を一枚の断面へ置き、互いに占有しないことを確認します。

施工図には、推奨工具とビット長、締付方向を短く記します。担当が変わっても同じ道具で同じ姿勢を取れるため、現場で急に別の固定方法へ変わる可能性を減らせます。
