完成形は正しい。でも作れるとは限らない

01

完成した姿と、そこへ至る順番は別

レンダリングは最終状態を一枚で見せるのが得意です。しかし工場では、フレームを組み、面材を張り、配線を通し、表面を仕上げる順番があります。最後の姿だけを見ていると、途中で手や工具が入らなくなる瞬間を見落とします。

まず完成形を「支持する部材」「外から見える部材」「後で交換する部材」に分けます。そのうえで各部材をいつ固定するかを書き込みます。完成図の横に工程図を一枚置くだけでも、設計の弱点はかなり具体的になります。

部材表へ、材質、寸法、仕上げ、取付方向、取付時点を加えます。フレームを閉じる前に配線を通すのか、面材を張る前に金物を固定するのかを工程図へ置きます。完成形を支える内側から順番を作ると、後から触れなくなる場所が見えます。

02

先に組むと入らない。後に回すと固定できない

箱の内側へ部品を納める設計では、内側を先に入れると外板が留められず、外板を先に閉じると内側へ手が届かないことがあります。「では反対の順番で」が両方とも成立しない、立体パズルの完成です。

「内側を先に入れればいいですよね」
「そうすると外側の部材が留められません」
「では外側を先に……」
「今度は内側が入りません」

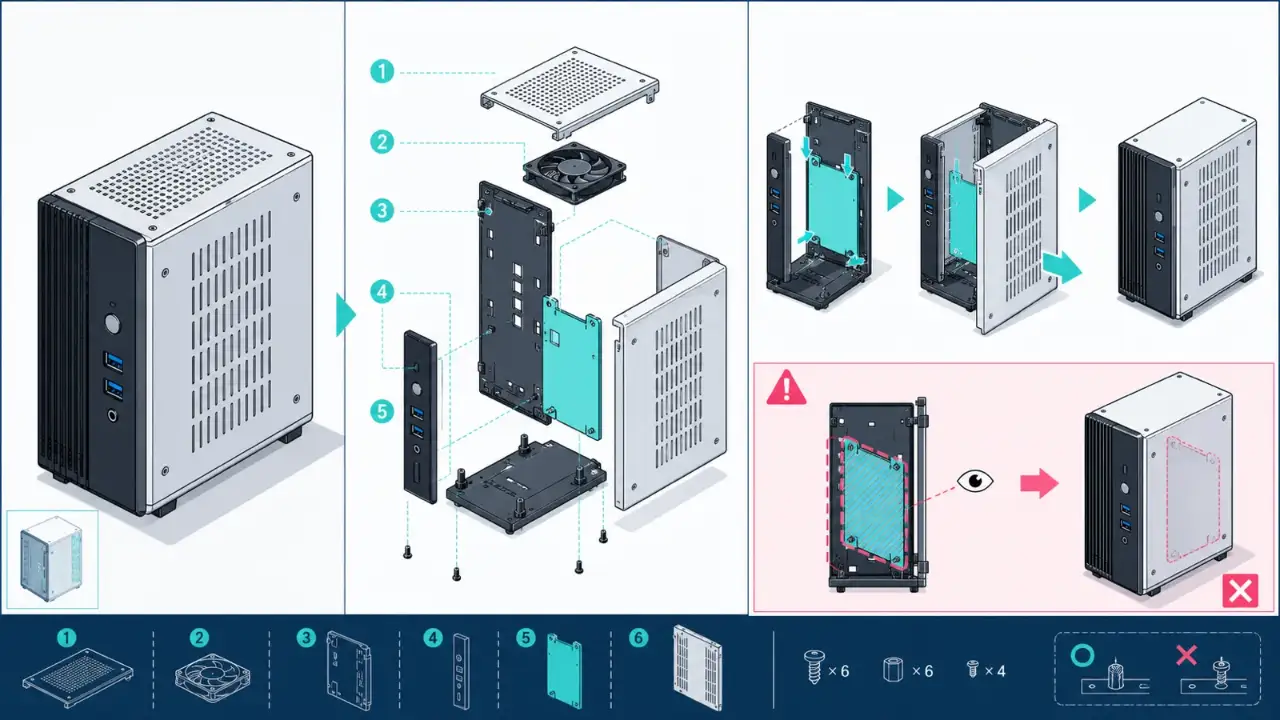

こうした衝突は、部材ごとの取付方向を矢印で描くと見つけやすくなります。矢印が別の部材や壁を突き抜けるなら、工程か分割方法を変える合図です。

各部材へ差し込む方向と工具を矢印で描き、前後の部材と重ねます。内側を先に入れる案、外側を先に閉じる案の両方が止まるなら、点検口、分割、仮固定のいずれかが必要です。立体パズルは楽しいですが、納期当日の現場で開催しない方が安全です。

03

プラモデルには説明書がある

プラモデルは完成写真だけでなく、番号の付いた部品と組立説明書が入っています。実物の造作も同じで、形が複雑になるほど、部材番号、向き、固定方法、接着の待ち時間まで伝える資料が要ります。

口頭で説明できるから大丈夫、は担当者が現場にいる間だけ成立します。図面に順番を追記し、必要なら組立状態を段階別に描きます。迷う工程を可視化すれば、製作側からも「この順番ならこちらを先に加工したい」と具体的な返答をもらえます。

組立図には、部材番号、上下、表裏、固定具、接着待ち時間を入れます。工場で一度仮組みし、実際に迷った箇所を手順へ反映します。口頭説明は声が届く間だけ有効です。現場へ行く図面には、担当者がいなくても同じ順番をたどれる情報を残します。

04

分割ラインもデザインの一部

大きな造形を一体で作れないとき、分割線は避けられません。目立たない背面へ逃がす、形の切り替わりへ合わせる、陰になる位置へ置くなど、継ぎ目を意匠の秩序へ入れると「都合で切った線」に見えにくくなります。

ただし隠すことだけを優先すると、現場で接続できない場合があります。運べる大きさ、持てる重さ、ボルトへ届く方向、補修時に外せる範囲を並べ、最も傷の少ない分割を選びます。

なお、継ぎ目の位置を意匠と工程の両方から決めることは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

分割候補を、運搬寸法、接続作業、見え方、補修性で比較します。正面から隠れる線でも、裏からボルトへ届かなければ接続できません。形の稜線や色の切り替わりへ継ぎ目を合わせつつ、工具が入り、持ち替えられる場所を選びます。

05

組立、塗装、固定、補修を時間の流れで考える

表面を先に塗ればきれいでも、組立時に傷が付くかもしれません。組んでから塗れば継ぎ目は整えやすい一方、奥へ刷毛やスプレーが届かないことがあります。固定金物を隠すカバーは美しいですが、交換時に壊すしかない設計では困ります。

工程を「工場加工」「工場仮組み」「輸送」「現場組立」「仕上げ」「運用後の補修」に分け、各時点で見える面と触れる場所を確認します。完成当日だけでなく、一年後に傷を直す人の手まで想像すると、外せる部材の価値が分かります。

コストを比べる場合も、塗装と固定と補修を同じ時間軸へ置くことだけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

塗装と固定と補修を同じ時間軸へ置くことの条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

工場塗装後に組めば傷が付き、組立後に塗れば奥へ刷毛が入りません。工程表へ「いつ見える面になるか」「いつ触れなくなるか」を書きます。交換部品の前へ壊さないと外せないカバーが来ていないか、一年後の補修順からも逆にたどります。

06

完成形から逆算して、一度ばらす

逆算の起点は「最後に何をするか」です。最後に見えるビスを隠すのか、最後の部材をどこから差し込むのか、設置後に高さを調整するのか。最終工程から一つずつ前へ戻ると、必要な逃げや仮固定が見えてきます。

部材表には材質と寸法だけでなく、仕上げ状態、取付方向、現場で加工してよい範囲を添えます。製作担当へ渡す資料は完成図の答え合わせではなく、同じ順番で完成へ進むための地図です。

レビューでは、完成形を部材表と工程表へ戻すことを設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、完成形を部材表と工程表へ戻すことが満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

最後に締めるビス、最後に入れる部材、最後に外す養生を決め、そこから一工程ずつ前へ戻ります。最後の作業者が取れる姿勢と工具角度まで成立すれば、完成形への道がつながります。部材が空中から現れる工程は、図面上で早めに発見して消します。

07

その完成形、どうやって作りますか？

美しい完成図を捨てる必要はありません。むしろ守りたい見た目があるからこそ、無理のない工程を早く探します。製作方法を考えることは表現を小さくする作業ではなく、表現を現実へ着地させる作業です。

次に完成予想図を開いたら、パーツが空中から現れる前提になっていないか見てください。「どこから組むか」に答えられれば、そのデザインは一枚の絵から、作れる計画へ進み始めています。

発注前に逆算する6項目

• 分割：搬入可能な寸法と重量に分け、継ぎ目が見える方向まで図面に示す。確認した資料名と日付も残します。
• 順序：部材番号と取付方向を付け、先に閉じると触れなくなる場所を洗い出す。数値だけでなく判断した理由を添えます。

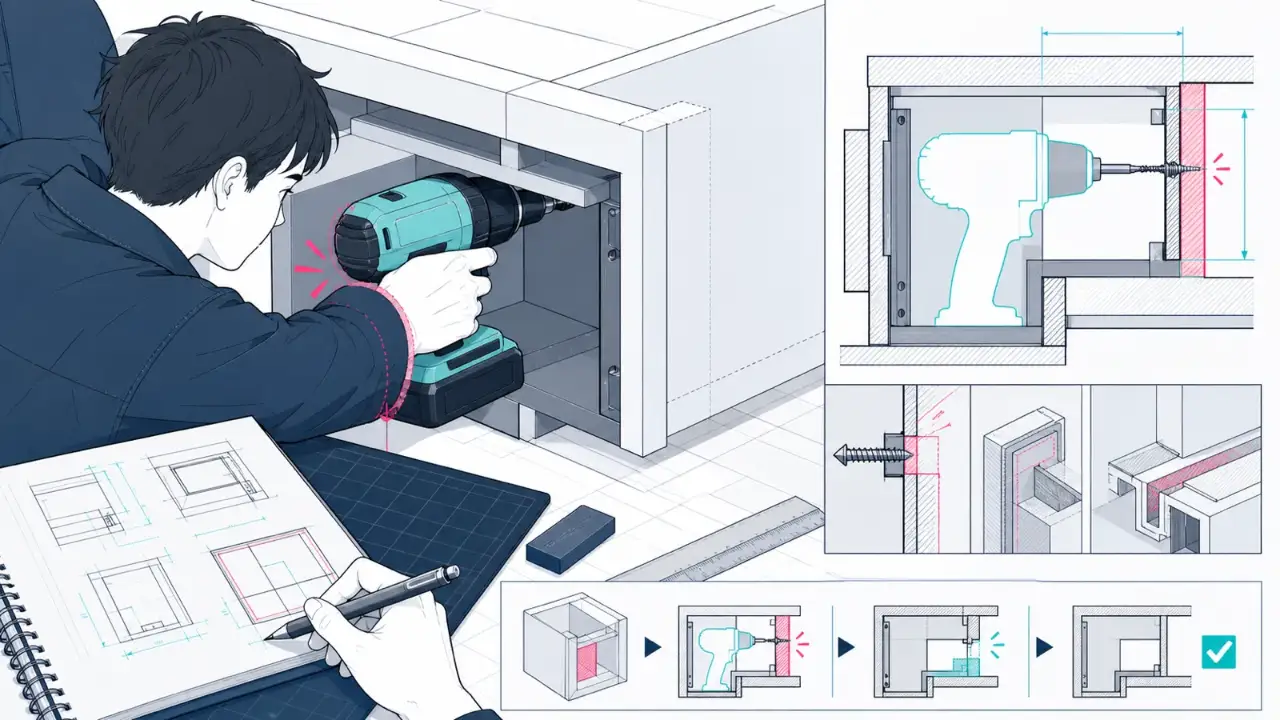

• 固定：ビス、ボルト、接着の作業空間と、工具を抜く方向を確保する。未確定なら担当者と回答期限を記します。
• 仕上げ：先塗りと後塗りを分け、組立時の傷をどの工程で直すか決める。現物で再確認するタイミングを決めます。

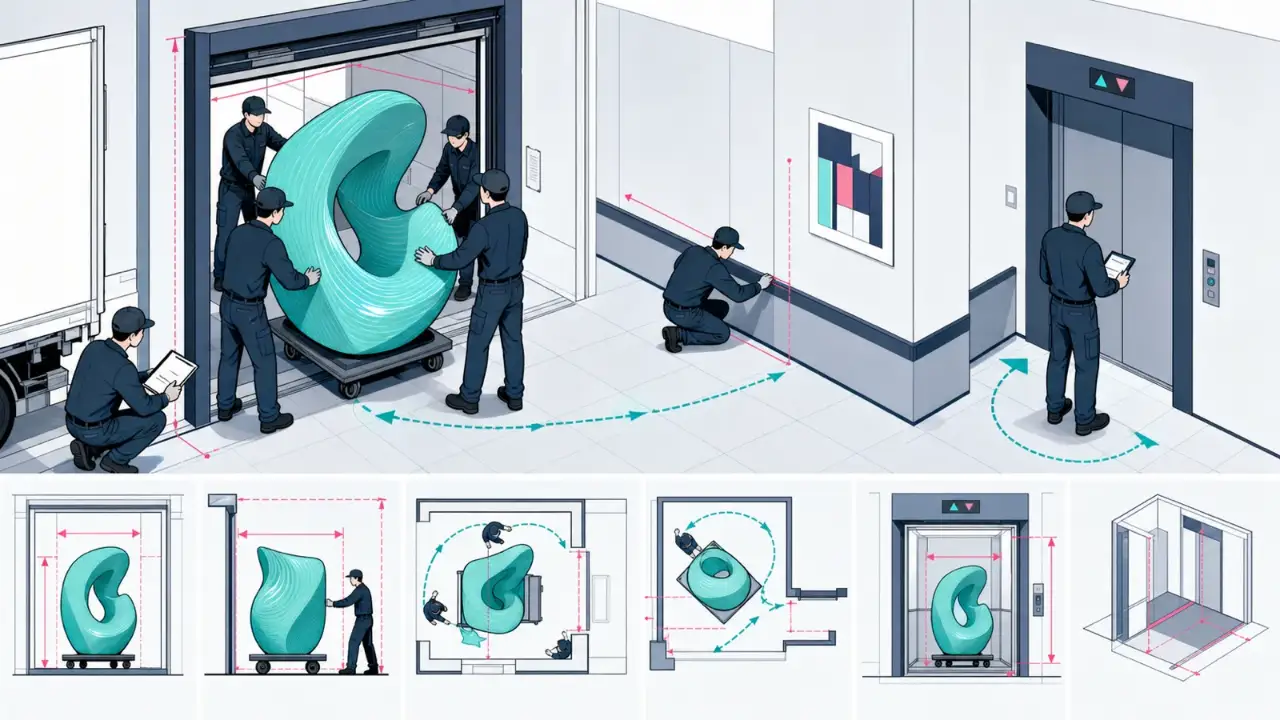

• 搬入：工場の出口から設置場所まで、曲がり角と持ち替え場所も含めて確認する。変更時に影響する次工程も併記します。
• 保守：消耗部品や配線へ、完成後も破壊せずアクセスできるようにする。納品後に参照できる場所へ保存します。

完成図に足りないのは、別の完成図ではなく途中の図です。分割された部材と手順が見えたとき、完成形の正しさは初めて製作可能性に支えられます。

完成予想図を見せた後に、部材図と工程図を並べて「どこから組むか」を製作担当と確認します。答えが一つでなくても、必要な分割と仮固定が言葉になれば前へ進めます。美しい形を守るために一度ばらす。それが完成図を現実の計画へ変える作業です。

確認会では、完成図を閉じずに、工場加工、仮組み、輸送、現場組立、仕上げ、補修の六段階を横へ並べます。各段階で部材が持てるか、工具が入るか、傷を直せるかを一つずつ見れば、完成形の美しさを守るために必要な工程が具体的になります。
