その造形、搬入口を通りますか？

01

工場では完成した。現場には入らない

製作できる最大寸法は、設備や材料の規格から決まります。一方、現場へ持ち込める最大寸法は、建物と人の動きから決まります。この二つの上限を比べずに工場寸法だけで一体製作すると、完成品が運送車から降りたところで止まります。

設計初期に「一体で作れるか」ではなく「一体で現場へ置けるか」を聞きます。製作場所、積載、荷下ろし、館内搬送、設置を一枚の経路図でつなぐと、途中だけ条件が抜けるのを防げます。

工場出口、トラック荷台、荷下ろし場所、建物入口、設置位置を一本の経路表へ並べ、それぞれの幅、高さ、荷重、利用時間を記します。途中で最小になる場所が完成品の最大寸法を決めます。工場で作れる大きさより、最後まで運べる大きさが設計上の上限です。

02

幅だけ測っても、曲がれないことがある

細長い造形は入口幅より細くても、廊下の角で回転できないことがあります。必要なのは通路幅だけでなく、物体の長さ、奥行き、斜めにしたときの対角、角の内側にある設備の突出です。

「入口の幅は足りています」
「でも、この角を曲がれません」

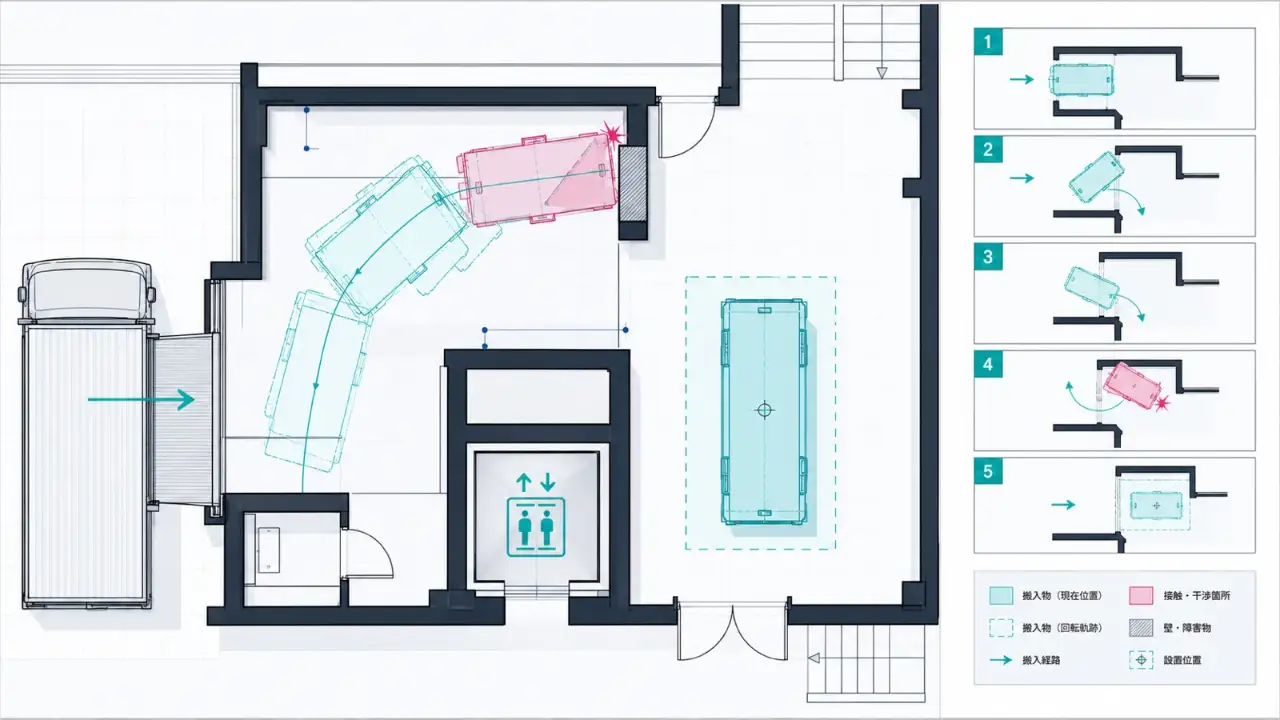

幅をクリアして安心した直後に、奥行きがこちらを見てきます。平面図へ造形の外形を原寸比で置き、曲がる途中の姿勢を数段階描くと、回転に必要な余白が分かります。

平面図へ造形の外形を置き、角を曲がる途中の姿勢を三〜四段階描きます。通路幅だけでなく、長さ、奥行き、対角、壁の突出、持つ人の位置を加えます。入口は通る。角は曲がれない。この一文が完成後に出ないよう、回転する余白を先に測ります。

03

エレベーター、階段、曲がり角、天井高

エレベーターは扉の開口幅・高さに加え、籠内寸法、操作盤や手すりの突出、積載荷重を見ます。階段では最小幅だけでなく、踊り場の奥行き、梁下の高さ、手すりを含む有効幅が効きます。

現場写真は寸法表の代わりにはなりませんが、見落としを探す助けになります。床の段差、防火扉、天井の照明、仮設壁などを写真へ書き込み、図面に載っていない現況は現地で再確認します。

エレベーターは扉寸法だけでなく、籠内の奥行き、手すり、操作盤、積載荷重を確認します。階段は踊り場と梁下、天井照明、防火扉の閉鎖範囲を測ります。現場写真へ寸法を書き込み、メジャーの起点が分からない写真だけを資料にしません。

04

持ち上げる人と持ち替える場所も必要

重量が人員の範囲内でも、持つ場所がなければ安全に運べません。表面仕上げへ直接手を掛けられない、重心が偏っている、通路で持ち替えられないといった条件は、寸法だけの搬入計画から抜けます。

仮設の持ち手、吊り位置、保護材を外す場所を先に決めます。運搬者が前を見られるか、足元を確認できるかも重要です。人が物体の付属品になるのではなく、人の身体を中心に経路を描き直します。

なお、重量だけでなく持ち手と作業姿勢を設計することは一度の確認で永久に確定するとは限りません。現場変更、材料変更、数量変更があれば前提も動きます。変更連絡には影響箇所を添え、済んだ確認をどこまでやり直すか判断できるようにします。

運搬物の重心、持ち手、養生、必要人数、台車を決め、曲がり角で持ち替えられる床面を確保します。大きなパネルで前が見えないなら誘導者も必要です。物体の外形へ人の肩幅と手の位置を足すと、経路図が実際の搬入計画になります。

05

現場分割と工場分割の違い

分割すれば運べますが、現場で工場と同じ加工ができるとは限りません。乾燥時間の長い接着、粉じんの出る研磨、大きな塗装設備が必要な仕上げは、営業中の施設や短い施工時間には向きません。

現場接合部は、少ない工具で位置を合わせられ、限られた時間で固定できる構造にします。組んだ後の継ぎ目処理まで含めて、工場で仮組みし、手順と必要人数を確かめておくと安定します。

コストを比べる場合も、現場で再現できる接合方法を選ぶことだけの単価で決めません。手直し、現場滞在、再輸送、保守まで含めた総負担を見ると、設計時の小さな余白や試作が安い保険になる場面は少なくありません。

現場で再現できる接合方法を選ぶことの条件を厳しくしすぎると、別の工程へ無理が移ることもあります。余白を増やせば外形が大きくなり、部品を分ければ継ぎ目が増えます。局所的な正解ではなく、全体の負担が最も小さい案を探します。

現場で接着、研磨、塗装を行える時間と環境を確認します。粉じんや臭いを出せない施設なら、工場で仕上げた部材を少ない工具で接続できる構造へ変えます。工場で仮組みし、分解、梱包、再組立の順を同じ担当者以外でも再現できるよう記録します。

06

継ぎ目を隠せる場所から分割線を決める

分割線は形の稜線、色の切り替わり、影になる面へ合わせると目立ちにくくなります。ただし、隠れる場所が作業しにくい場所とは限りません。見え方と接合作業を同時に評価します。

正面から継ぎ目が見えなくても、来場者が側面を通るなら別の面が主面になります。設置後の視線を確認し、接合金物を隠すカバーが点検を妨げないようにします。

レビューでは、意匠の切替と現場接合を一致させることを設計者以外の人に説明してもらう方法も有効です。説明できない箇所は資料の情報が不足している可能性があります。作る人、運ぶ人、使う人の順に読み替えると、同じ図面から別の抜けが見つかります。

検品項目には、意匠の切替と現場接合を一致させることが満たされているかを観察できる方法を書きます。「問題ないこと」では判定できません。寸法、写真、動作、見本との比較など、合否を同じ基準で見られる言葉へ変えます。

継ぎ目候補へ、来場者の視線、接続金物、工具の方向を重ねます。色の切り替わりへ線を逃がせても、裏からボルトを締められなければ採用できません。見えにくさと作業しやすさが同時に成立する場所を選び、カバーは点検時に外せる構造にします。

07

搬入経路は、設計図の外側にある設計条件

造形そのものの図面が正しくても、経路が未確認なら設計はまだ閉じていません。建物管理者、施工担当、運送担当と経路を共有し、利用時間、養生範囲、台車、搬入口の鍵や予約まで確認します。

経路は図面の余白に書く補足ではなく、最大寸法と分割方法を決める上流条件です。最初に歩いておけば、完成品を前にしてから入口を広げる相談をせずに済みます。

現地調査で測る6つの点

• 最小開口：扉を完全に開けた有効幅と高さを測り、ドアノブやクローザーの突出も記録する。確認した資料名と日付も残します。
• 曲がり角：内側・外側の通路幅と天井障害物を測り、搬入物の回転外形を重ねる。数値だけでなく判断した理由を添えます。
• 昇降：階段、エレベーター、段差の寸法と荷重条件、利用可能時間を確認する。未確定なら担当者と回答期限を記します。
• 重量：総重量だけでなく重心、持ち手、必要人数、使用できる台車や吊り具を決める。現物で再確認するタイミングを決めます。
• 養生：壁、床、既存什器を守る範囲と、梱包材を外して一時置きできる場所を確保する。変更時に影響する次工程も併記します。
• 現場接合：騒音、粉じん、火気、乾燥時間の制約内で実行できる接合と仕上げを選ぶ。納品後に参照できる場所へ保存します。

搬入口を通るかという問いは、最後の運搬確認ではありません。設計する寸法、分割、仕上げを決める最初の問いです。経路を歩くことは、完成品の未来を先に歩くことでもあります。

建物管理者と実際に経路を歩き、搬入口予約、養生範囲、エレベーター使用時間、鍵、警備手続きを確認します。これらは施工日の段取りに見えて、製作寸法と分割方法を決める上流条件です。完成品の前で入口へ相談するより、ラフの前に入口を見ます。

経路確認の結果は、最小開口、最小回転スペース、最大積載荷重、利用できる時間として設計条件へ戻します。現場名だけのメモでは次の寸法判断に使えません。造形寸法と経路寸法を同じ図面上で比較し、どの地点が分割方法を決めたかを残します。

搬入当日は、梱包後の外形と重量で再確認します。製品寸法が経路内でも、木枠や保護材を付けた状態では入口を超える場合があります。梱包を外せる場所、外した後に表面を守る方法、廃材を置く場所まで経路へ含めます。

経路図は施工当日も携行し、仮設物や工事で条件が変わっていないか入口で再確認します。
