細い線が印刷や加工で消える理由｜データ作成時に確認したい線幅の考え方

画面では一本の美しい細線。印刷すると、途中で消えたり、かすれたりします。拡大表示では存在できても、インク、糸、刃物には通れない細さがあります。

線幅だけで万能な答えを出さず、印刷方式、素材、色の組み合わせ、最終サイズから判断します。細さを守るために、現物で消えてしまっては本末転倒です。

画面では1pxでも見える

パソコンの画面では、非常に細い線も表示できます。Illustrator上で0.1ptの線を引いても、拡大すればはっきり見えます。しかし、それが実際の印刷物や加工物で同じように再現されるとは限りません。

データ上の線は理論上の線です。印刷ではインクが紙や素材にのり、加工では刃や糸や機械の動きによって表現されます。そこには物理的な限界があります。

モニターは表示倍率に合わせて線を補って見せますが、版や刃物は指定された幅をそのまま扱います。0.1ptの線を800％で見て安心せず、最終サイズへ戻し、mm換算した幅を加工先の最小値と比べます。画面は拡大できます。製品の線にはズーム機能がありません。

印刷では細すぎる線がかすれる

紙への印刷では、細すぎる線はかすれたり、途切れたりすることがあります。特に、薄い色の細線、白抜きの細線、網点や透明効果を使った線は注意が必要です。

黒の細線なら比較的出やすい場合もありますが、淡いグレーや薄い色の線は、印刷後にほとんど見えなくなることがあります。画面上ではコントラストがあるように見えても、実物では目立たないことがあります。

細い線と細い抜きでは、つぶれ方が逆になります。黒線だけ確認せず、背景色の上で抜く線も原寸で見ます。

細い黒線と、黒ベタの中の細い白抜きでは失敗の向きが逆です。前者は途切れ、後者は周囲のインクに押されて閉じます。淡色の網点線は版上で欠けることもあるため、線幅だけでなく濃度と背景の組み合わせをサンプルへ並べます。

加工では線を「太さ」として考える

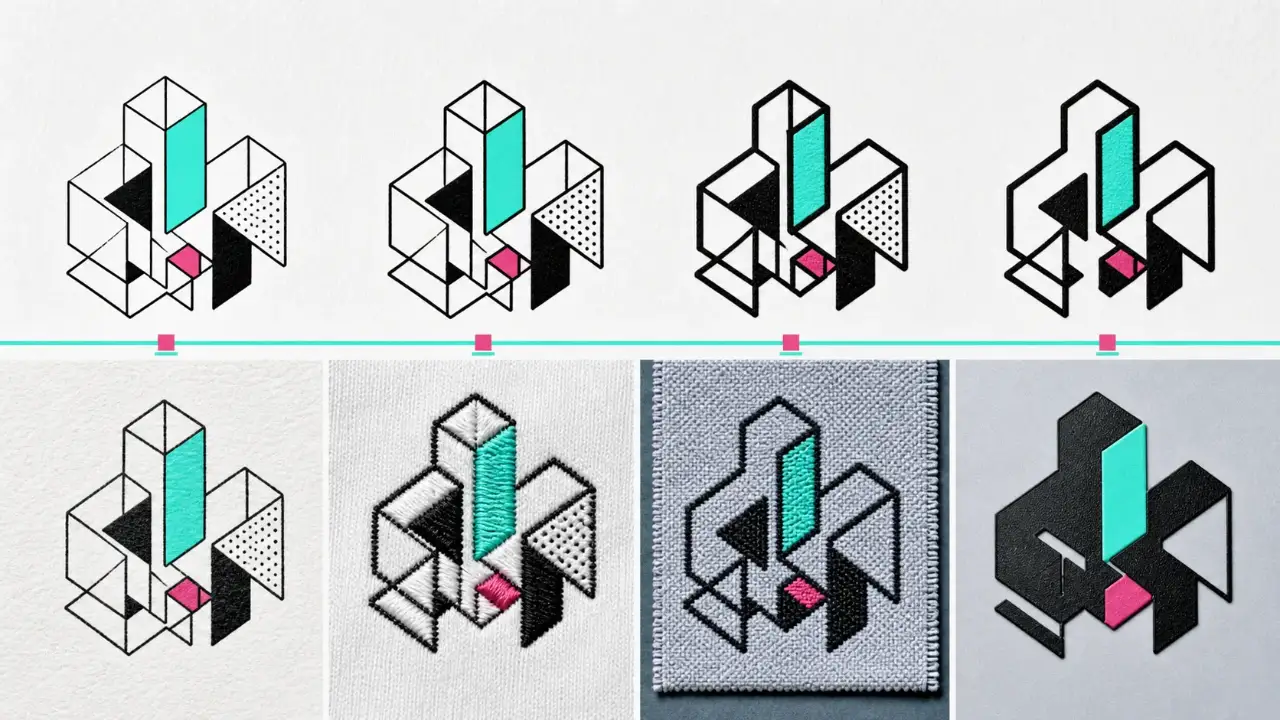

刺繍、織り、カッティング、箔押し、白インク印刷などでは、線を単なる見た目ではなく、加工できる太さとして考える必要があります。刺繍なら糸の太さや針の動きがあります。織りなら糸で表現できる最小単位があります。カット加工なら、刃が通れる幅や、細い部分が剥がれないかを考える必要があります。

データ上で細い線が存在していても、実際の加工では省略されたり、太らせる必要が出ることがあります。

刺繍なら一針の幅と糸方向、織りなら経糸と緯糸、カッティングなら刃先が曲がる半径が形を決めます。同じ0.5mmでも再現方法は別物です。「何mmまで出ますか」と聞くときは、素材、加工方式、線色、抜きか塗りかを一緒に伝えます。

線幅を拡大縮小に連動させる設定

Illustratorでは、デザインを拡大縮小するときに線幅も一緒に変えるかどうかを設定できます。この設定によって、意図せず線が細くなったり太くなったりすることがあります。

大きく作ったロゴを小さなタグ用に縮小したとき、線幅も一緒に縮小されると、細すぎて再現できない線になる可能性があります。逆に、線幅が拡大縮小に連動しない設定だと、形に対して線だけ太く見えることもあります。入稿前には、最終サイズで線幅が適切か確認しましょう。

大きいロゴを小さなタグへ縮小したら、線幅と角の丸みを最終寸法で再調整します。Illustratorの「線幅と効果を拡大・縮小」の設定だけに任せると、縮小版の細部が均等に弱くなります。マスターを保ったまま、小サイズ用の簡略版を別に作る判断も必要です。

パスの線は塗りに変換した方がよい場合もある

線幅で作られたデータは、加工内容によっては扱いにくいことがあります。印刷だけなら線情報のままでも問題ない場合が多いですが、カット、刺繍、特殊加工などでは、線をアウトライン化して塗りの形に変換した方が安全なことがあります。

線をアウトライン化すると、線の太さが実際の形になります。これにより、加工側がどの幅を再現すればよいか判断しやすくなります。ただし、アウトライン化すると後から線幅を簡単に変えにくくなるため、編集用データは別に残しておきましょう。

「何ミリなら大丈夫ですか」と聞くときは、素材と方式、色を伝えます。入稿先の最小条件は案件の仕様として記録します。

細い線を使うときのチェックポイント

細い線を使う場合は、実際のサイズで見ても線が細すぎないか、色が薄くて見えにくくないか、背景とのコントラストがあるか、加工方法に向いているか、拡大縮小で線幅が変わっていないかを確認しましょう。必要に応じて線を太らせる、単純化する、塗りの形に変換するなどの調整が必要です。

まとめ

細い線が印刷や加工で消えるのは、データ上の見た目と実際の再現限界が違うためです。画面上では拡大して確認できる線でも、印刷物や加工物ではかすれたり、省略されたり、つぶれたりすることがあります。

細い線を使うときは、最終サイズ、線幅、色、素材、加工方法を合わせて確認しましょう。特にロゴやラベル、タグ、ワッペンなど小さなサイズで使うデザインでは、細い線をそのまま残すのではなく、少し太らせる、簡略化する、線を塗りに変換するなどの調整が必要になることがあります。見た目の繊細さと、実際に再現できる強さのバランスを取ることが大切です。

版ズレへ備えるトラッピングでも、細線や小さな抜きが処理で変形しないか確認が要ります。
